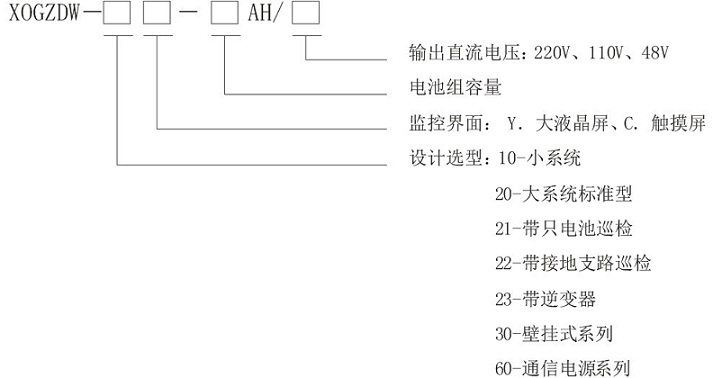

- 型號說明
- 技術參數
- 外形尺寸
- 容量計算
- 訂貨須知
智能高頻開關直流電源系統是專為電力系統精心設計研發的新一代電源產品。對變電站二次回路越來越先進的儀表、繼電保護、通訊、控制操作等系統設備，提供了可靠的高質量的電源供應。該產品適用于電力、冶金、石化、鐵路、航海、航空、礦山、電訊、建筑等各行業的發電廠、水電站、各類變電站的使用。
• 交流輸入端采用雙電源自動切換裝置，在主備兩路電源之間進行可靠切換；
• 充電系統采用多模塊并聯的方式運行，容量配置靈活，N＋1冗余備份，電源模塊間自主均流，可帶電插拔；
• 降壓方式靈活，既可用傳統硅鏈降壓，也可用高頻開關DC／DC變換模塊；
• 監控顯示界面配置靈活，根據用戶需要，可配置大液晶屏觸摸屏；
• 監控系統可有效實現對交直流配電、電池、絕緣等單元的監控，提供界面顯示、聲光告警和干接點告警；
• 監控系統有RS232／RS485接口，可實現系統全參數本地和遠端監控，滿足“四遙”及無人值班需要；
• 自動按蓄電池充電曲線對蓄電源進行管理，有效延長蓄電池使用壽命，可同時管理多組蓄電池；
• 電池采樣模塊采用單片機控制管理技術，巡檢速度快，可靠性好，消除繼電器方式速度慢、壽命短等的弱點；
• 多達1000項故障發生時間及內容的記憶，方便系統運行維護，所有故障可分類由7路無源節點送出；
• 模塊化結構，組屏簡單、配置靈活，可以提供的解決方案。
● 交流輸入電壓：380V±15%，三相三線制，無零線。
● 電網頻率：50Hz±10%
● 功率因數：≥0.9
● 輸出電壓范圍：90V-160V連續可調（110V系統）
180V-280V連續可調（220V系統）
● 輸出電流：21AMAX（220V），30AMAX（110V）
● 穩壓精度：≤±0.5%
● 穩流精度：≤±0.5%
● 紋波系數：≤±1%
● 均流不平衡度：≤±5%
● 效率：≥90%
● 輸出過壓保護：280V±2V（220V），160V±2V（110V）
● 絕緣電阻：≥10MΩ
● 絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧、無閃絡。
● 工作環境相對濕度：≤90%
● 工作環境溫度：-5℃~+45℃
● 可聞噪音：≤55dB
|
產品型號
GZDW系列 |
輸入功率
KVA |
控制母線 |
合閘母線 |
饋出回路 |
電池組 |
整套裝置機柜數 |
|
母線電壓
（V） |
母線電流
（A） |
瞬間電流
（A） |
瞬間電壓
（V） |
控制
回路 |
合閘
回路 |
電池容量
（AH） |
電池
數量 |
控制柜 |
電池柜 |
饋線柜 |
總柜數量 |
|
18AH/110V |
1.1 |
110 |
3.0 |
80 |
100 |
5 |
4 |
18 |
9 |
1 |
柜內 |
柜內 |
1 |
|
18AH/220V |
3.5 |
220 |
3.0 |
80 |
198 |
5 |
4 |
18 |
18 |
1 |
柜內 |
柜內 |
1 |
|
24AH/110V |
1.3 |
110 |
4.0 |
100 |
100 |
5 |
4 |
24 |
9 |
1 |
柜內 |
柜內 |
1 |
|
24AH/220V |
5.0 |
220 |
4.0 |
100 |
198 |
5 |
4 |
24 |
18 |
1 |
柜內 |
柜內 |
1 |
|
38AH/110V |
2.0 |
110 |
7.0 |
120 |
100 |
5 |
1產品名稱：
2產品型號：
3單路或雙路進線：
4合母回路數：
5控母回路數：
6充電模塊個數：
6機箱顏色：
7機箱尺寸： 8其他要求：
|
