單相應急電源系列(XOEPS-YJ/D)
- 產品概述
- 產品特點

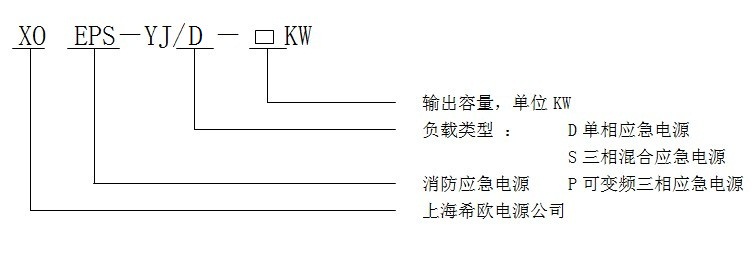

- 型號說明
- 技術參數
- 外形尺寸
- 容量計算
- 訂貨須知
1、產品用途：適用于建筑發生火情或其他緊急情況下為應急照明等各種燈具 （含金屬鹵素?zé)翕c燈）及單相消防設備，提供集中供電的應急電源裝置
2、規格容量范圍：0.5KW－10KW
3、安裝形式：落地式、掛式、嵌式
4、掛式、嵌式容量范圍：0.5KW、1KW、1.5KW、2KW、
5、落地式容量范圍：0.5KW、1KW、1.5KW、2KW、3KW、4KW、5KW、6KW、7KW、8KW、9KW、10KW
6、備用時間：30分鐘、60分鐘、90分鐘、標準型（可按設計要求配置備用時間）
1.采用
SPWM高頻逆變技術，供電質量高，適應各種負載。
2.采用多
CPU控制，并選用優質知名品牌元器件，性能穩定，可靠性高。
3.具有優良的輸出過載保護、短路保護、電池反接保護、過放電保護等完善保護功能。
4.LCD或
LED界面顯示。監測：市電電壓、輸出電壓、輸出電流、頻率、電池電壓、負載率、故障等信息；操作面板伴有聲光故障報警，指示故障類型，并具有故障消聲功能。
5.充電部分采用自控充電技術的大電流充電器，具有充電速度快，浮充電壓穩定等優點。
6.智能電池監測管理部件，加強電池監測，延長電池壽命和利用率。 7機內功能部件采用模塊化設計，結構簡潔，維護方便。
【EPS與備用發電機組比較】
| 項 目 |
EPS |
備用發電機組 |
結論 |
| 啟動時間 |
0.1～0.25秒 |
5～30秒 |
啟動快 |
| 環保性 |
無煙氣、低噪音、無震動、無公害 |
有SO2排放、噪音大、有震動 |
環保優勢 |
| 維 護 |
可實現無人職守，計算機監控、維護簡單 |
需專人職守，定期維護 |
免維護 |
| 供電狀態 |
電壓、頻率穩定，波形好、無干擾、效率高 |
電壓、頻率不穩定，效率底 |
輸出質量高 |
| 過載保護 |
容許120%輸出，保護功能完善 |
過載能力弱，保護功能一般 |
過載能力強 |
| 費用成本 |
一次性投入，基本無后續費用 |
鋪助設施造價高，后續費用多 |
總投入高 |
【EPS與UPS比較】
| 項 目 |
EPS |
UPS |
結論 |
| 節 電 |
電網供電正常時，基本無耗電，
無電網供電時，效率＞90% |
電網供電正常時也工作，
效率＜90%，耗電10～20% |
節電10～20% |
| 噪 音 |
電網供電正常時，基本無噪音，
無電網供電時，逆變供電時＜50dB |
工作噪音＞60 dB |
噪音低 |
| 壽 命 |
電網斷電時工作，主機壽命10年以上 |
開機就連續工作，壽命短，為5～8年 |
壽命長 |
| 價 格 |
低于同容量UPS |
價格昂貴 |
價格優勢明顯 |
| 適 用 |
適應電機等感性負載及各混合型負載 |
只適應電容性及電阻性負載（計算機類） |
適應性強 |
|
型 號 |
YJ/D－0.5/1kW |
YJ/D－1.5/2kW |
YJ/D－3KW/4Kw/5KW |
YJ/D－6/7/8/9/10 kW |
|
額定容量 |
0.5KW 1KW |
1.5KW2KW |
3KW4KW5KW |
6/7/8/9/10 kW |
|
市
電
輸
入 |
相 數 |
單相／三相四線＋PE |
|
電 壓 |
220V±20%／380V±20% |
|
頻 率 |
50±0.05Hz |
|
應
急
輸
出 |
電 壓 |
220V±5% |
|
頻 率 |
50±0.05Hz |
|
波 形 |
正弦波 （波形失真：小于3% 0－100%線性負載時） |
|
逆變效率 |
≥90% |
|
過載能力 |
≤120%額定電流正常工作
＞150%額定電流，正常輸出約5秒后停止輸出；
＞200%額定電流或負載短路，限流輸出約1秒后停止輸出。 |
|
蓄
電
池 |
類 型 |
密封免維護鉛酸蓄電池 |
|
電 壓 |
24Vdc |
48 Vdc |
192 Vdc |
192 Vdc |
|
備用時間 |
常用30分鐘、60 分鐘、90分鐘 （可按設計要求配置時間） |
|
充電時間 |
20小時內可充滿 |
|
轉換時間 |
≤0.25s （可按要求設計成在線式） |
|
保 護 |
應急狀態過載保護，輸出保護／短路保護；電池反接保護；電池欠壓保護 |
|
運行環境 |
溫度：-10℃～40℃；濕度：≤90%RH，不凝露；海拔高度：≤2000m |
|
噪 音 |
市電輸出時靜止無噪音，應急輸出時≤55dB |
|
通 訊 |
RS232／485接口（選件） |
|
序 號 |
型號 |
輸出功率（KW） |
機距尺寸
寬×深×高 |
重量
（90分鐘含電池） |
|
1 |
YJ/D－0.5kW |
0.5kW |
500×250×600 |
70 |
|
2 |
YJ/D－1kW |
1kW |
500×250×600 |
90 |
|
3 |
YJ/D－1.5kW |
1.5kW |
600×400×1200 |
110 |
|
4 |
YJ/D－2kW |
2kW |
600×400×1200 |
200 |
|
5 |
YJ/D－3kW |
3kW |
750×450×1200 |
260 |
|
6 |
YJ/D－4Kw |
4Kw |
750×450×1500 |
400 |
|
7 |
YJ/D－5kW |
5kW |
750×450×1500 |
450 |
|
8 |
YJ/D－6kW |
6kW |
750×450×1700 |
500 |
|
9 |
YJ/D－7kW |
7kW |
750×450×1700 |
540 |
|
10 |
YJ/D－8kW |
8kW |
750×450×1800 |
600 |
|
11 |
YJ/D－9kW |
9kW |
800×600×2200 |
680 |
|
12 |
YJ/D－10kW |
10kW |
800×600×2200 |
750 |
XOEPS-YJ/D系列用于帶應急照明負載時
- 當負載為電子鎮流器日光燈，EPS容量=電子鎮流器日光燈功率和×1.1倍；
- 當負載為電感鎮流器日光燈，EPS容量=電感鎮流器日光燈功率和×1.5倍；
- 當負載為金屬鹵化物燈或金屬鈉燈，EPS容量=金屬鹵化物燈或金屬鈉燈功率和×1.6倍；
注：YJ/S系列三相應急電源中每一相輸出功率僅為EPS標稱容量的1/3，不可偏相太多。
1產品名稱：
2產品型號：
3應急時間：
4單路或雙路電源輸入:
5輸出回路數：
6負載種類：
7負載容量：
8機箱顏色：
9機箱尺寸：
10其他要求：
